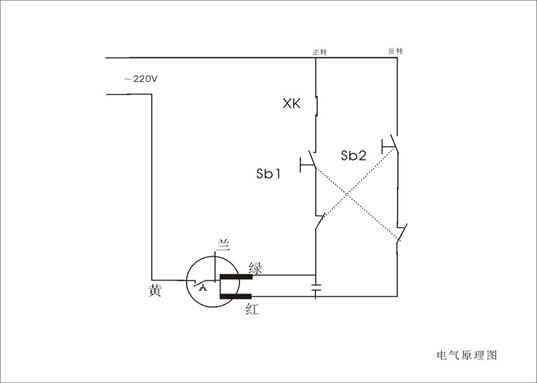

电器原理图

富达牌吊运机安装使用维护说明书

吊运机

吊运机又称小型吊运机、小吊机、便携式吊运机、微型起重机、微型吊运机、电动吊运机、上料机 、吊沙机、吊装几，手提式吊运机等。

广泛用途

 富达牌多功能吊运机是一种性能优良、应用极为广泛的小型建筑装修机械设备。适用于高层建筑的吊运作业，一次吊运300-500公斤，吊运高度可达30米—200米。例如楼房装修、建筑时水泥、沙子、地墙砖各种建筑材料、装潢材料的快速提吊，特别是对楼道不便搬运的木板、木工板等长宽材料更具有其独特的优势。同时，也可用于机械加工车间大工件上下机床，家电厂，食品厂的生产装配线，仓库以及家庭吊运物品等方面。也可用于楼顶防水、混凝土浇注、广告牌安装、货物装卸等各种吊运场所。广泛用于装修公司、安装公司、吊运公司、搬家公司、企业，也是建筑工程队工地建筑上料的补充工具。吊运速度是人工搬运速度的10倍以上，楼层越高越显优势！既减轻了搬运工人的劳动强度又提高了工作效率，它可以给您带来10倍以上的工作效率和经济效益！

结构原理
富达牌吊运机由动力装置和支架两部分组成。
    1、动力装置由电动机、减速器、离合器、制动器、绳筒及钢丝绳等组成。电动机为220V大功率傍磁式自锁电容正*机，设计有断电即制动的机制；电机还装有热敏开关，可防止电机过热而烧毁；减速机为两级齿轮减速，固连于电机；离合器、制动器与蝇筒装为一体，但离合器处于脱离状态时，可实现快速下降以进一步提高吊运速度，操作制动器可控制下降速度以避免发生冲击。设备自带两个冷却散热风扇，动力装置外壳正面所开的圆孔可用来安装吹风机，用于在过热的施工环境下，可根据需要配备吹风机进行强制冷却，实现散热三保险。壳体自身带有工具箱，内装有离合器手柄、刹车专用扳手、千斤螺母垫圈、杆顶帽、按钮起动器、行程开关、电线和说明书等。
    2、支架部分由螺杆，千斤螺母及立杆构成的主杆和转臂组成。转臂可在主杆上自由转动，在臂端设有行程开关以防操作失误或按钮失灵而造成的起吊过位事故。
操作按钮起动器实现电机正反转可将钢丝绳卷绕、放开，并通过支架部分滑轮起吊，下放物件来完成吊运作业。

功能特点：

一、便携式吊运机
1、携带方便
    体积小、重量轻、小巧玲珑、结构紧凑、携带方便（1人自行车既可携带）。
2、安装简单
    将动力装置安放在靠近窗户（或阳台）处，组装支架部分，并将其插入动力装置的底座孔中，5分钟就可安装好。
3、吊运速度快

秒提升1米，10层楼3分钟就可打来回，配用"专用工具"吊运速度惊人，并且楼层越高优势越大
4、适用范围广
    采用220伏单相电源，用于装璜公司、吊运公司、安装公司、搬家公司、工厂车间、修理部门、仓储库房等多种行业及居民家庭。同时还有广泛的使用场所，除可装于户内，还可安装于房顶，可利用角手架安装于大型工程工地，也可代替龙门吊运于小型建筑工程。能安装防护网、广告牌，也能做楼顶防水现浇工程；能修井修泵还能存放水果、晒粮 ……
5、安全可靠
    一个小时就可以学会操作机器，按本说明书操作出现以外时，起吊物件可碰到限位器并拨动行程开关，即刻切断电源，可确保操作安全。

二、移动万能吊运机

1、可移动、直推、自卸、安全、灵活

2、功能多：大窗户、小窗户、无顶层、有顶层、室内外通用、转臂(可转可不转）两用

3、更适合楼顶、阁楼等室外无顶部受力支撑的吊运作业。由于可移动能直进直出，解决了小窗户不能转臂作业难的问题，

大窗户更没问题。其独特的优点，充分提高了代理商和搬运工的竞争能力

5、即可以免安装室内外作业，也可以安装转臂室内作业，一台顶多台的功能，省钱实惠。

6、400kg/800kg大功率傍磁自锁电机，工作稳定，操作简单，控制灵敏，提升速度快。



安装

    选定便于安装操作的位置，将杆顶帽上固定一块300×120×30的硬杂木（重要），若装机底面光滑还要备动力箱衬垫（木质），即可进行安装。
    1、将动力箱安放在窗户或阳台处靠近楼梯边缘处。
    2、组装支架部分
   （1） 将千斤螺母垫圈垫于千斤螺母上；
   （2） 力杆插于螺杆上；
   （3） 将压力轴承至于立杆夹紧器卡子上面；
   （4） 装转动臂于压力轴承上；
   （5） 装带木板的杆顶帽于立杆顶端。
    3、将装好的支架部分插入动力箱底座孔中。
    4、螺杆螺纹处加适量的润滑油，再使用管钳拧紧千斤螺母。（注意：必须使支架主杆垂直于地面。）
    5、调整转动臂高低，使其位置适当，再调整拉臂钢丝绳长短，以适应所吊物件。
    6、用离合器手柄将离合器拨于脱离状态，从动力箱中取出钢丝绳，松开两个滑轮上面的钢丝绳锁片，将钢丝绳穿过支架上的两个滑轮，再将钢丝绳锁片锁好。
    7、从主机箱取出电源线、按钮启动器和行程开关，将行程开关装于臂端固定盒中。
    8、通电空负荷试机，检查其启动开关是否灵活，限位器、行程开关是否可靠。



运行安全检查
    机器装好后，上下各有一人即可进行吊运作业。使用过程中还应特别注意以下两点：
    1、吊运第一次后，再紧一次千斤螺母。在以后的吊运作业中，还应该经常检查千斤螺母是否松动。
    2、离合器的结合与脱离操作一定要在空负荷状态下进行，并要保证行程开关安装到位。
    3、不允许带负荷脱开离合器下滑。
    4、行程开关是作为安全限位使用的，不能代替工作开关经常使用，行程开关不可拆掉。
    5、进行吊运作业时，楼上楼下的工作人员要紧密配合，严禁吊运过程中重物下站人。

维护保养

1、钢丝绳的缠绕应排列整齐，密实，紧靠，并经常检查其磨损、断股情况，如有问题，应立即更换。
2、停机时，应处于空负荷状态，不能将重物长时间滞留在空中。
3、使用中，应注意有无异常声音。
4、电动机制动器出现停车下滑时，可拆下风罩，风叶。打开后盖，将自动弹簧下垫一适当垫片。
5、累计使用500小时就应进行一次保养，清理脏污，打开减速器补充润滑脂，调整紧固螺栓。
